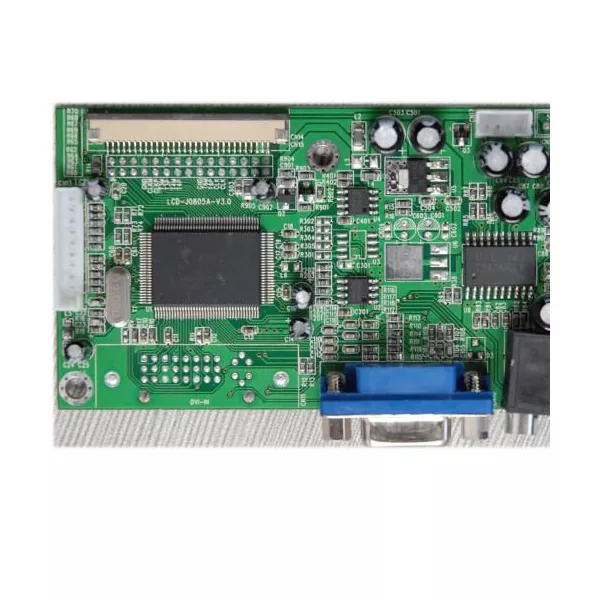

Hvad er DIP PCB-samling, og hvordan gavner det din elektronik?

I nutidens hurtige teknologiske landskab er PCB-samling (Printed Circuit Board) kernen i næsten enhver elektronisk enhed. Blandt de forskellige metoder til at samle PCB'er fremstår DIP (Dual In-line Package) PCB-montage som en pålidelig og omkostningseffektiv løsning. Men hvad er det helt præcistDIP PCB samling, og hvorfor skal du overveje det til dit næste projekt? Lad os dykke ned i detaljerne.

Hvad er DIP PCB-samling?

DIP PCB samling refererer til en proces, hvor elektroniske komponenter med dobbelte in-line ledninger indsættes i huller i printet, som derefter loddes for at danne en solid elektrisk forbindelse. Denne metode er meget udbredt i fremstillingen af ​​forskellige elektroniske produkter, fra forbrugergadgets til industrielle enheder. Hos Shenzhen Hi Tech Co., Ltd. er vi specialiseret i at tilbyde førsteklasses DIP PCB-samlingstjenester designet til at imødekomme kravene fra den stadigt udviklende elektronikindustri.

Vigtigste fordele ved DIP PCB-samling

Fordelene ved at bruge DIP PCB-samling er talrige, især til visse typer applikationer, hvor pålidelighed, holdbarhed og omkostningseffektivitet er altafgørende. Lad os nedbryde, hvorfor denne metode er så gavnlig:

1. Omkostningseffektiv
   DIP-komponenter er ofte billigere end deres overflademonterede modstykker, hvilket gør denne metode ideel til store produktionsserier eller budgetbevidste projekter. Det giver en god balance mellem omkostninger og funktionalitet.

2. Holdbarhed og pålidelighed
   På grund af den gennemgående monterings mekaniske styrke er DIP-komponenter mere robuste og kan modstå barske forhold. Dette gør dem til et fremragende valg til industri-, bil- og rumfartsapplikationer.

3. Nem manuel håndtering
   DIP-samling muliggør lettere manuel inspektion og efterbearbejdning, hvilket er afgørende i kvalitetskontrolprocesser. Dette sikrer, at dine produkter lever op til de højeste standarder.

Hvordan fungerer DIP PCB-samling?

Hos Shenzhen Hi Tech Co., Ltd. anvender vi en præcis proces til DIP PCB-samling, der sikrer både kvalitet og hastighed. Her er en simpel oversigt over, hvordan processen fungerer:

• Trin 1:Komponentindsættelse
  Det første trin involverer at indsætte komponenterne i printkortet. Disse komponenter omfatter typisk modstande, kondensatorer og IC'er med dobbelte in-line ledninger.

• Trin 2:Lodning
  Efter indsættelse loddes ledningerne til printet ved hjælp af en bølgeloddemaskine eller håndlodning til mere følsomme applikationer. Dette trin skaber en solid elektrisk forbindelse.

• Trin 3:Inspektion og prøvning
  Når montagen er færdig, udfører vi strenge tests og kvalitetstjek for at sikre, at alle komponenter fungerer som forventet. Dette trin minimerer defekter og sikrer produktets pålidelighed.

Her er en simpel tabel til at opsummere DIP PCB-samlingsprocessen:

Hvorfor vælge DIP PCB-samling til dine projekter?

Som en erfaren elektronikproducent bliver vi hos Shenzhen Hi Tech Co., Ltd. ofte spurgt, hvorfor virksomheder skal vælge DIP PCB-samling frem for andre metoder. Her er hovedårsagerne:

1. Er DIP PCB-samling velegnet til alle typer elektroniske produkter?
Ja, DIP PCB-samling er meget alsidig og kan bruges til en lang række elektroniske enheder, især hvor holdbarhed og omkostningseffektivitet er nøglen. Uanset om du arbejder på forbrugerelektronik, bilsystemer eller industrielt udstyr, sikrer denne metode, at dit produkt er bygget til at holde.

2. Hvordan er DIP sammenlignet med andre PCB-samlingsmetoder som SMT?
DIP er især fordelagtig i scenarier, hvor komponenter er store eller kræver ekstra mekanisk støtte. Mens SMT (Surface Mount Technology) har sine egne fordele, er DIP stadig en god mulighed for applikationer, hvor der er behov for robuste og nemme at vedligeholde forbindelser.

3. Hvilke industrier drager mest fordel af DIP PCB Montering?
DIP PCB-samling er meget udbredt i industrier som bilindustrien, rumfart og forbrugerelektronik takket være dens pålidelige, robuste forbindelser, der kan modstå barske forhold. Hvis du er i nogen af ​​disse sektorer, kan valg af DIP-montage hjælpe med at sikre langsigtet pålidelighed for dine produkter.

Betydningen af ​​DIP PCB-samling i moderne elektronik

DIP PCB samling spiller en afgørende rolle for at sikre funktionaliteten og holdbarheden af ​​moderne elektroniske produkter. Ved at tilbyde en pålidelig forbindelsesmetode understøtter den levetiden og effektiviteten af ​​enheder på tværs af mange industrier. Det er særligt værdifuldt til projekter, hvor mekanisk styrke er kritisk, og det tilbyder en fantastisk kombination af ydeevne og omkostningsbesparelser.

Nøgle takeaways:

• Omkostningseffektiv og holdbar

• Ideel til store, robuste komponenter

• Fleksibel til en bred vifte af applikationer

• Let at efterse og reparere

Uanset om du designer et nyt produkt eller optimerer et eksisterende, forbliver DIP PCB-samling en gennemprøvet løsning. Hos Shenzhen Hi Tech Co., Ltd. er vi forpligtet til at levere DIP PCB-samlingstjenester af højeste kvalitet, der er skræddersyet til at opfylde dine specifikke behov.

Klar til at komme i gang?

Hvis du ønsker at inkorporere højkvalitets DIP PCB-samling i din produktlinje, så tøv ikke med atkontakteospåShenzhen Hi Tech Co., Ltd.Vores team af eksperter er her for at hjælpe dig med at opnå de bedst mulige resultater for din elektroniske pro
